Panzerbefehlswagen III, sino que los siguieron paseando por todas partes. Así pues, muchos se preguntarán qué empujó al ciudadano Adolf y sus mandamases a meter tanta pasta en el enano simpático, que sería simpático pero tenía menos chicha que un galgo anoréxico y su exiguo armamento solo servía para homicidiar probos homicidas. Bien, pues eso toca aprender hoy, de modo que vamos al
INTROITO
Como ya sabemos, el Tratado de Versalles limitó al ejército tedesco hasta tal punto que consideraban los tirachinas y las hondas como armamento pesado, y la sola intención de fabricar un carro de combate podía suponer al malvado conspirador una multa de 100.000 marcos y una temporada en la trena. Ya explicamos con pelos y señales todo el recorrido de los atribulados tedescos para poder llevar a cabo su plan de rearme en el artículo dedicado al origen del PzKpfw III, cuya lectura recomiendo antes de proseguir este para ponerse en contexto sin tener que repetir de nuevo toda la historia. Obviamente, el hecho de no disponer de carros de combate de cualquier tipo obligó a los mandamases a tener que usar vehículos de mentirijillas como los de la foto de la derecha, triciclos con un bastidor sobre el que fabricaban un carro con tela y madera. La parte trasera iba descubierta para que dos guripas pudieran empujar el pseudo-carro de combate, y poder moverlos sobre el terreno para llevar a cabo sus simulacros de batallitas. Patético, pero la cosa es que de esa tramoya surgió la Panzerwaffe que arrolló la Europa toda.
![]() |
| Tractor Ligero Vickers-Carden-Loyd |
Este chisme marcó la configuración de todos los diseños tedescos y, por extensión, del de casi todos los carros de combate hasta nuestros días: motor trasero, transmisión delantera y cámaras de combate y conducción en el centro. El Wa Prüf 6 encargó a la Krupp un prototipo de "tractor" inspirado en el british para, según la doctrina de Guderian, mandar al carajo los pseudo-carros de mentirijillas y poder usar al menos algo que funcionase como un vehículo a motor. El 30 de junio de 1932, la Krupp presentó su criatura, la cual podemos ver en la foto de la derecha. Era el Landswerk Krupp A, LKA para los amigos. Como vemos, no se puede decir que tenga una apariencia peligrosa.
Bien, ya vemos que el germen era más bien un virus, porque un chisme con cadenas, aunque aparentemente inofensivo, en manos de un ciudadano como Guderian tenía más peligro que un elefante con sobrepeso en pleno brote psicótico, y el aparentemente inofensivo LKA fue la base para entrenar a las tripulaciones que barrieron del mapa potentes ejércitos, dotados incluso con vehículos más poderosos. Bueno, puestos en situación,
fin del INTROITO
![]() |
| Fahrschulwagen (vehículo de enseñanza) sobre un chasis sobre un chasis de La.S. |
![]() |
| Versuchsaufbau (montaje experimental) de la torreta y la superestructura de Daimler-Benz sobre el chasis de Krupp. De facto, este es el primer PzKpfw I Ausf. A |
En cuanto al diseño de la superestructura y la torreta, el diseño ya se había planificado en junio del año anterior, a la espera de que se determinase el chasis definitivo. Tanto la Daimler-Benz como la Krupp se implicaron en diseñar cuatro torretas diferentes con una única condición: tenían que estar armadas con dos ametralladoras refrigeradas por aire. En marzo de 1933 se ordenó finalmente su fabricación, debiendo ser entregadas en octubre. Independientemente de la decisión final sobre cuál sería la elegida, en el mes de julio se encargaron a la Daimler-Benz 150 unidades de superestructuras y torretas que debían estar terminadas a finales de 1934. El primer ejemplar fue concluido ese año, recibiendo inicialmente el nombre de Kampfwagen (MG) y el código Vs.Kfz. 617 (Versuchs Kampffahrzeug 617 = Vehículo de combate experimental 617). Las 15 primeras unidades, que se entregaron entre febrero y abril de 1934, formaron la versión onhe Aufbau (sin montaje), desprovistas de superestructura y torreta con la intención de destinarlas a vehículos de entrenamiento. Tras los retrasos y cabreos de siempre, el La.S. con torreta entró en servicio el 1 de julio de 1935, teniendo la precaución de sacarlos de fábrica pintados de gris, un color habitual en la maquinaria militar, en vez del más belicoso camuflaje en tres colores reglamentario en los vehículos de combate.
Panzerkampfwagen I Ausfürung A (Sd.Kfz. 101)
![]() |
| Dos Pzkpfw I Ausf. A de maniobras sobre un terreno arenoso |
![]() |
| Vista trasera en ¾ de un modelo A. Lo más característico en este caso son los dos tubos de escape sobre los guardacadenas |
Pasemos a la superestructura. A la derecha podemos verla en una pieza. Recordemos que la doctrina tedesca en lo tocante a construcción se basaba en partes fácilmente sustituibles, de forma que, en caso de resultar dañada una de ellas, se eliminaba y se le ponía otra nueva, lo que abarataba y agilizaba la puesta a punto del vehículo para mandarlo de nuevo al frente y que volvieran a abrirle otro boquete. Toda la estructura estaba construida con acero laminado de 13 mm. de espesor salvo las partes a 90º de los laterales, a las que regalaron 1 mm. más. En primer término vemos la escotilla de acceso del conductor, que también valía para el mandamás. Como vemos, estaba formada por dos hojas con un espesor de 13 mm. y un cierre que la bloqueaba. El conductor disponía de un portillo frontal con dos mirillas de 4 mm. de ancho, tras las cuales había un bloque de vidrio laminado de 12 mm. de espesor. Las mirillas tenían los labios proyectados hacia fuera para deflactar proyectiles y esquirlas de metralla, si bien no resistían un disparo directo. A este hay que añadir otros tres portillos más, dos en el lado izquierdo y uno en el derecho con características similares, más otros tres sin mirillas que, para poder ver a través de ellos, había que abrirlos. En la parte superior vemos el anillo de la torreta, de 105 cm. de diámetro, y el bastidor que aparece en el interior era el soporte para la radio, un receptor de onda ultracorta Funkgerät 2. La antena era abatible, pudiendo accionarse con una palanca situada delante de la torreta.

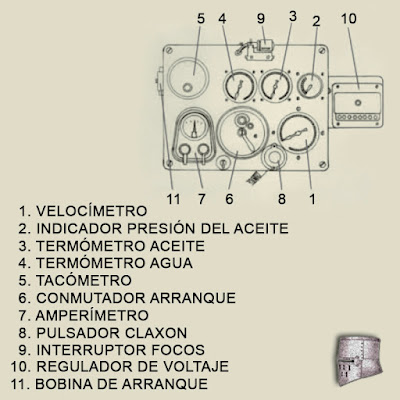

El puesto de conducción estaba situado a la izquierda del casco. Sobre un confortable asiento acolchado plantaba su culo ario el piloto, que no disponía de elevador porque, en este caso, no tenía escotilla superior por donde asomarse. En la foto vemos su ubicación, con la cámara de conducción dividida por el eje de transmisión, sobre la que tenemos la palanca de cambios. Ante el asiento, las dos palancas habituales, el cuadro de mandos y, en el suelo, el embrague, el freno y el acelerador. En el fondo, el casco está cubierto por una chapa sobre la que se mueve el mandamás. A la derecha del piloto está la batería, y sobre el guardacadenas derecho el gato. Sobre el izquierdo, el extintor.
Pasemos a la torreta. De forma troncocónica, tenía un blindaje de 13 mm. en todo su contorno excepto en el frontal, con 14 mm., y el mantelete, con 15 mm. El techo era de 8 mm. Disponía de 3 ganchos para extraerla del casco cuando era necesario, y una amplia escotilla semicircular. En el lado derecho podemos ver un pequeño portillo circular para disparar bengalas o menear banderitas de señales. En los costados tenía sendos portillos sin mirilla, y en la parte trasera dos portillos más con pestaña superior para protegerlos de la lluvia. Los que no tenían mirilla había que abrirlos para ver algo, y los otros tenían su bloque de vidrio laminado de 12 mm. En la parte interior de la escotilla llevaba un círculo acolchado para que el mandamás no se diera coscorrones cuando el carro circulaba a toda leche por mitad del campo. El giro se efectuaba manualmente, disponiendo de un bloqueo para impedir el movimiento cuando el vehículo estaba en marcha. Y, finalmente, en el frontal tenemos el mantelete con las ametralladoras.
Las máquinas no eran precisamente de última generación. Eran dos Dreyse M 13 de calibre 8 x 57, unas armas refrigeradas por aire y alimentadas con cargadores de 25 cartuchos. Posteriormente se fueron sustituyendo por MG34. A la izquierda podemos verla. En su versión para carros, se eliminaba la culata, como en este caso, más el bípode y el asa de transporte. Eran disparadas mediante unos cables conectados a los gatillos. La ametralladora izquierda tenía el cable conectado en una empuñadura en el mecanismo del elevación, mientras que la derecha hacía lo propio en otra palanca situada en el mecanismo de giro. Los gatillos tenían un moldeado de forma que si se apretaba la parte superior se producía tiro semiautomático, y si se apretaba el inferior, tiro automático. Y para no llenar el suelo de vainas, en cada costado de las máquinas llevaban una caja donde iban cayendo a medida que salían eyectadas. La dotación de proyectiles era de 1.525 cartuchos en 61 cargadores distribuidos en tres compartimentos para 34, 19 y 8 unidades. Se incluían dos máscaras antigás modelo 30, además de cañones de repuesto.
Para hacer puntería disponía de un Turmzielfernrohr (visor) Zeiss RFZ2 de 2'5 aumentos y un campo visual de 28º, que supone una extensión de 498 metros a una distancia de 1.000 metros. Como vemos en la foto, estaba instalado entre las máquinas, y disponía de un orificio de apenas 12 mm. de diámetro en el mantelete. Su capacidad de movimiento vertical era de -10º a +20º. El ajuste de puntería era regulable a 0, 200, 400, 600 y 800 metros. A ambos lados del visor podemos ver los anclajes para las máquinas, y si nos fijamos en las flechas colorás tenemos los pulsadores para abrir los portillos del mantelete, que por lo general se abrían para disponer de más campo visual.
El mandamás se acomodaba en un asiento bastante sencillo, formado por un armazón de tubos metálicos con bandas de lona a modo de asiento y respaldo. Como podemos ver en el gráfico de la izquierda, este armazón estaba unido a la torreta por la parte superior, y por la inferior estaba fijado a una pieza del fondo del casco. Esto permitía girar la torreta sin tener que levantarse. Marcado en rojo está el apoyanucas, también para impedir movimientos violentos cuando el carro circulaba campo a través y, para no darse una costalada, disponía de un cinturón de seguridad que vemos marcado en amarillo. Para regular la altura del asiento, podía aflojarse la palanca que marcamos con la flecha colorá y deslizarlo hacia arriba o hacia abajo, y a lo largo del armazón vemos el cable para los auriculares de la radio. Para hablar con el piloto disponía de un tubo acústico. Recordemos que estos chismes disponían solo de un receptor que, como se explicó en el artículo sobre los Panzerbefehlswagen, solo podían escuchar, pero no protestar. Solo los carros de mando tenían emisores receptores, por lo que ellos sí podían protestar, que para eso eran los que cortaban el bacalao.
Bien, con esto ya hemos dado un buen repaso a los comienzos de estos vehículos que, a pesar de su mínimo poder, dieron bastante juego hasta que ya no pudieron jugar más porque eran carne de cañón, literalmente. Y como esto se ha alargado más de la cuenta, pues prefiero dejar el modelo B para otro artículo, de modo que se acabó lo que se daba.
Recibid mis bendiciones, criaturillas
Hale, he dicho
